Nguyên láy làm việc và chức năng điều khiển bơm cấp nước sạch bằng biến tần
1. Biến tần là gì:
Hiểu một cách đơn giản, biến tần là một thiết bị có thể biến đổi dòng điện xoay chiều ở một tần số này thành dòng điện xoay chiều ở một tần số khác
Thiết bị biến tần được lắp vào mạch điện điều khiển của động cơ, nó có thể thay đổi được tần số của mạch điện do đó nó làm thay đổi tốc độ quay của động cơ. Khi tốc độ động cơ thay đổi thì dẫn đến lưu lượng và cột áp của bơm cũng thay đổi theo
2. Nguyên lý làm việc

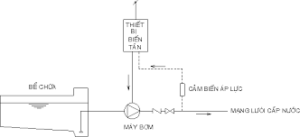

Sơ đồ nguyên lý lắp bộ biến tần điều khiển bơm nước
– Hệ thống biến tần áp dụng nguyên lý điều khiển vòng kín

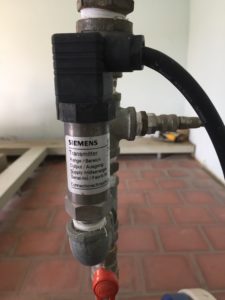

– Tín hiệu áp lực từ mạng lưới cấp nước được đưa về bộ xử lý tín hiệu, tại đây sẽ so sánh tín hiệu áp lực được cài đặt theo yêu cầu ban đầu của nhà máy. Sai lệch giữa hai trị số này sẽ được một chương trình được cài đặt riêng cho hệ thống xử lý để đưa ra tín hiệu điều khiển tối ưu cho biến tần
– Biến tần được lập trình và điều khiển xử lý tín hiệu đó và đưa ra tần số phù hợp cho dòng điện cấp vào động cơ. Số vòng quay trên trục bơm được thay đổi, đáp ứng được lưu lượng và cột áp thực tế trên mạng lưới cấp nước
3. Nguyên tắc điều khiển hệ thống bơm bằng biến tần
– Khi nhu cầu dùng nước thấp hơn hoặc bằng khả năng cung cấp của một bơm, thì máy bơm có lắp biến tần hoạt động
– Khi nhu cầu dùng nước tăng lên lớn hơn khả năng cung cấp của một máy bơm và nhỏ hơn hoặc bằng khả năng cung cấp nước của hai bơm thì một bơm sẽ chạy với số vòng quay trên trục động cơ là tối đa theo như tốc độ định mức của nhà sản xuất. Bơm có lắp biến tần sẽ hoạt động và sẽ bổ sung lượng nước đáp ứng đủ theo yêu cầu
– Khi yêu cầu lưu lượng nước tăng lên nữa hoặc giảm đi thì việc điều chỉnh cũng diễn ra tương tự như vậy
Tóm lại: tín hiệu áp lực truyền về bộ xử lý sẽ được phân tích và bộ điều khiển sẽ đưa ra tín hiệu để xác lập tần số dòng điện phù hợp cho động cơ, việc này sẽ giúp cho bơm hoạt động với một lưu lượng, cột áp phù hợp nhất với thực tế nhu cầu đang sử dụng nước trên mạng cấp của nhà máy.

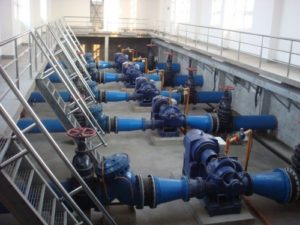

Hình ảnh trạm bơm cấp nước sạch được điều khiển bằng biến tần
4. Chức năng điều khiển của bộ biến tần
– Tự động điều khiển bố bơm hoạt động và số vòng quay của bơm để cung cấp lưu lượng theo yêu cầu
– Tự động thay đổi luôn phiên bơm hoạt động và dự phòng
– Khởi động bơm tránh làm sụt áp của mạng điện lưới nhà máy
– Bảo vệ chống quá tải, ngắt mạch, mất pha, tăng áp
– Dùng biến tần cho bơm cấp II thì không cần phải xây dựng đài nước, giảm được chi phí xây dựng, chi phí điện năng
5. Phạm vi ứng dụng của biến tần
– Biến tần được sử dụng rộng rãi, phù hợp cho tất cả các trạm bơm công suất nhỏ và lớn
– Dùng để điều hòa lưu lượng, cột áp cho mạng lưới cấp nước trong các giờ dùng nước khác nhau

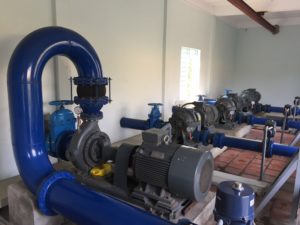

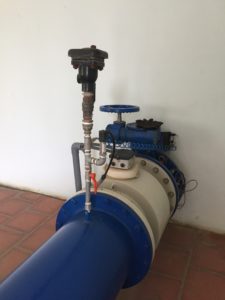

Một vài hình ảnh trạm bơm cấp II được sử dụng biến tần điều khiển
